Việc đấu nối dây điện bếp từ đúng kỹ thuật là yếu tố quan trọng giúp thiết bị vận hành ổn định và bền bỉ theo thời gian. Bài viết dưới đây sẽ hướng dẫn chi tiết cách đấu điện bếp từ 5 dây, 4 dây và 3 dây theo đúng tiêu chuẩn, giúp bạn dễ dàng thực hiện thành công và an toàn tại nhà.
Quy ước màu dây dẫn điện phổ biến như sau:
| Ký hiệu | Màu dây | Chức năng |
| L | Có thể có nhiều màu khác nhau (Nâu, Đen, Đỏ, Xám, Cam…) nhưng không phải màu Xanh da trời, Trắng và màu Xanh lá sọc vàng. | Đây là dây pha (dây nóng/dây lửa), mang điện áp từ nguồn để cấp điện cho thiết bị. Khi đấu nối cần xác định đúng để đảm bảo thiết bị hoạt động và tránh nguy cơ chập điện.
Dây nguồn bếp từ có thể có 1 hoặc nhiều dây pha tùy theo loại bếp (1 pha hoặc 3 pha). Lưu ý: Nếu thấy dây màu Đen, rất có thể đó là dây pha. |
| N | Xanh da trời (Xanh dương) hoặc Trắng | Đây là dây trung tính (dây mát), có nhiệm vụ dẫn dòng điện quay trở lại nguồn, giúp hoàn thiện mạch điện và duy trì hoạt động ổn định của thiết bị. |
| PE | Xanh lá sọc vàng (Vàng xanh) | Đây là dây tiếp địa (dây nối đất), có chức năng dẫn dòng rò xuống đất khi xảy ra sự cố, giúp bảo vệ người dùng khỏi nguy cơ điện giật. |
Chuẩn bị dụng cụ đấu dây điện bếp từ
Để việc đấu dây điện bếp từ diễn ra suôn sẻ, đúng kỹ thuật và đảm bảo an toàn, bạn cần trang bị đầy đủ các dụng cụ chuyên dụng. Dưới đây là danh sách những vật dụng cần thiết:
- Bút thử điện (01 cái): Công cụ bắt buộc để xác định chính xác pha nóng (L) và dây trung tính (N) của nguồn điện tại gia đình, đảm bảo an toàn trước khi thao tác.
- Kìm tuốt dây điện (01 cái): Giúp bóc tách lớp vỏ nhựa nhanh chóng mà không làm tổn thương hoặc đứt các sợi lõi đồng, giữ nguyên tiết diện dẫn điện.
- Tua vít đa năng (02 cái – đầu 4 cạnh và đầu dẹt): Dùng để siết chặt các đầu dây vào cực của Aptomat; nên chọn loại có cán bọc nhựa cách điện.
- Kìm bấm đầu cốt (01 cái – tùy chọn): Sử dụng để ép chặt đầu cốt vào lõi dây, tạo mối liên kết bền vững và chống hiện tượng đánh lửa tại điểm nối.
- Aptomat/CB (01 cái): Chọn tùy theo công suất bếp (Ví dụ: bếp 4000W dùng 25A, bếp trên 4000W dùng 30A – 45A). Do dòng điện nấu của thiết bị này rất cao nên việc hạn chế sử dụng Các loại ổ cắm cho bếp từ thông thường và thay thế bằng CB chuyên dụng là giải pháp an toàn hàng đầu được khuyến cáo.
- Băng dính cách điện (01 cuộn): Loại chịu nhiệt tốt, dùng để bọc kín các mối nối hở.
- Đầu cốt/Terminal (03 – 05 cái): Đặc biệt quan trọng với bếp 4 dây, 5 dây để diện tích tiếp xúc điện tốt nhất.
- Dây điện nguồn: Tùy theo công suất bếp, công suất 3500W – 5500W chọn dây có tiết diện tối thiểu 4mm², công suất 5500W – 7000W chọn dây có tiết diện tối thiểu 6mm², công suất trên 7000W chọn dây có tiết diện tối thiểu 10mm².
- Dây tiếp địa bổ sung (02 – 03 mét): Dây dẫn phụ trợ dùng để kết nối vỏ thân bếp với hệ thống cọc nối đất, đảm bảo an toàn tuyệt đối nếu chẳng may thiết bị rò rỉ điện.
- Ống luồn dây điện/Ống gen (01 cuộn – bổ sung): Dùng để bọc lớp ngoài của dây nguồn khi đi ngầm trong tủ bếp, giúp chống chuột cắn và chống ẩm hiệu quả.
- Găng tay cách điện (1 đôi): Găng tay làm bằng cao su tự nhiên/tổng hợp, giúp ngăn dòng điện truyền qua cơ thể khi thao tác với thiết bị điện, đảm bảo an toàn tối đa.
Hướng dẫn cách đấu dây bếp từ chi tiết với từng loại dây
Tùy vào số lượng dây nguồn của bếp từ, bạn hãy áp dụng các thao tác đấu nối chi tiết dưới đây.
Lưu ý: Màu sắc dây điện có thể khác nhau tùy theo hãng sản xuất và xuất xứ bếp (Ý, Đức, Hàn Quốc…). Không nên chỉ dựa vào màu sắc để xác định chức năng dây. Bạn nên xem sơ đồ đấu dây được in trên thân bếp hoặc trong sách hướng dẫn sử dụng. Trên sơ đồ, các ký hiệu (L, N, PE) sẽ được ghi rõ ràng, tránh nhầm lẫn.
Cách đấu điện bếp từ 3 dây
Bếp từ 3 dây là loại phổ biến nhất trên thị trường hiện nay, thường sử dụng cho hệ thống điện 1 pha 220V trong gia đình. Dây nguồn của bếp gồm 3 sợi tương ứng với dây pha (L), dây trung tính (N) và dây tiếp địa (PE). Quy trình đấu nối thực hiện theo các bước sau:
Bước 1: Chuẩn bị dây
Dùng kìm tuốt lớp vỏ nhựa của 3 dây khoảng 2 – 3 cm để lộ lõi đồng bên trong. Sau đó xoắn chặt lõi đồng của từng dây để tránh bị tưa khi đưa vào điểm đấu nối.
Bước 2: Xác định vị trí đấu
Tiến hành đấu từng dây vào đúng cực trên Aptomat hoặc nguồn điện:
- Dây L (dây Nâu, đen, đỏ, xám, cam,…) nối vào cực pha nóng (L) của Aptomat.
- Dây N (dây xanh da trời, trắng) nối vào cực trung tính (N).
- Dây PE (dây vàng xanh) nối vào dây tiếp địa của nhà.
Bước 3: Cố định đầu dây
Đưa các đầu dây vào vị trí đấu trên Aptomat, sau đó dùng tua vít siết chặt ốc để cố định. Nên kiểm tra lại bằng cách kéo nhẹ dây để đảm bảo dây đã được giữ chắc và không bị lỏng.
Bước 4: Kiểm tra
Sau khi hoàn tất, bật nguồn điện và thử khởi động bếp. Có thể dùng bút thử điện chạm nhẹ vào vỏ kim loại của bếp để kiểm tra, đảm bảo không có hiện tượng rò điện trước khi sử dụng.
Cách đấu điện bếp từ 4 dây
Bếp từ 4 dây thường xuất hiện ở một số dòng bếp nhập khẩu, trong đó dây nguồn gồm hai dây pha (L), một dây trung tính (N) và một dây tiếp địa (PE). Khi lắp đặt trong hệ thống điện 1 pha 220V tại Việt Nam, cần thực hiện kỹ thuật chụm hai dây pha trước khi đấu vào nguồn điện. Các bước thực hiện như sau:
Bước 1: Chuẩn bị đầu dây
Dùng kìm tuốt lớp vỏ cách điện của 4 sợi dây khoảng 2 – 3 cm để lộ lõi đồng. Với dây L (dây nâu, đen, đỏ, xám, cam,…), nên tuốt dài hơn một chút để thuận tiện cho việc xoắn chụm.
Bước 2: Thực hiện chụm dây pha
Xoắn 2 dây L lại với nhau thành một đầu dây chung, đây chính là dây pha L sau khi chụm. Hai dây còn lại giữ nguyên, dây N (dây xanh da trời) để riêng, dây PE (dây vàng xanh) để riêng.
Bước 3: Đấu nối vào Aptomat
- Đưa cặp dây L đã chụm vào cực L của Aptomat.
- Đưa dây N (dây xanh da trời, trắng) vào cực N.
- Đưa dây PE (dây vàng xanh) nối vào dây PE (tiếp đất).
Bước 4: Cách điện và kiểm tra vận hành
Dùng băng dính cách điện quấn kín vị trí chụm dây để tránh lộ lõi đồng. Sau đó bật nguồn điện, bật bếp ở tất cả các vùng nấu để đảm bảo bếp hoạt động ổn định và không xảy ra hiện tượng nóng dây hoặc rò điện.

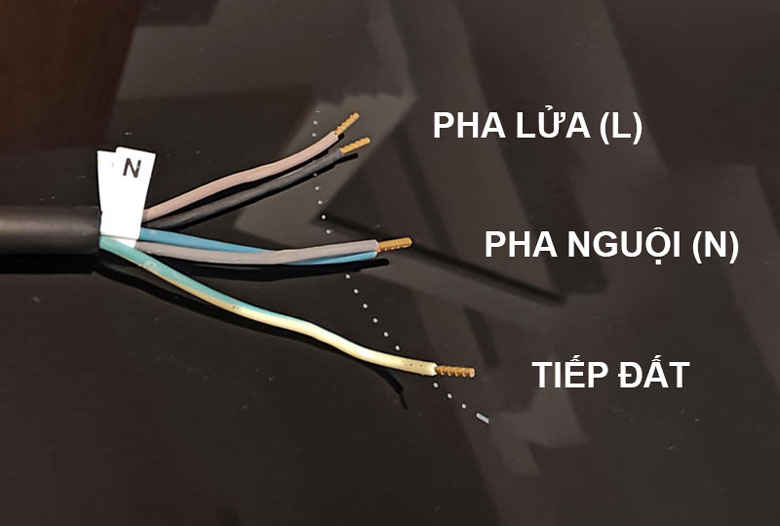

Cách đấu điện bếp từ 5 dây
Bếp từ 5 dây thường xuất hiện ở các dòng bếp nhập khẩu công suất lớn, được thiết kế để sử dụng với nhiều chuẩn điện khác nhau. Khi lắp đặt trong hệ thống điện 1 pha 220V tại Việt Nam, hiểu rõ Cách đấu điện bếp từ 5 dây và thực hiện chụm hai cặp dây trước khi đấu nối vào Aptomat là điều kiện tiên quyết để bếp hoạt động ổn định.
Bước 1: Chuẩn bị đầu dây
Dùng kéo cắt bằng cả 5 dây. Sau đó, dùng kìm tuốt lớp vỏ cách điện của 5 sợi dây khoảng 2 – 3 cm để lộ lõi đồng. Xoắn chặt từng lõi dây để tránh bị tưa khi đấu nối. Với bếp công suất lớn, nên dùng đầu cốt (terminal) để ép đầu dây giúp mối nối chắc chắn hơn.
Bước 2: Chụm hai cặp dây theo chức năng
- Chụm 2 dây L (dây nâu, đen, đỏ, xám, cam,…) lại với nhau, tạo thành dây pha nóng L.
- Chụm 2 dây N (dây xanh da trời, trắng) lại với nhau, tạo thành dây trung tính N.
- Dây PE (dây vàng xanh) giữ nguyên.

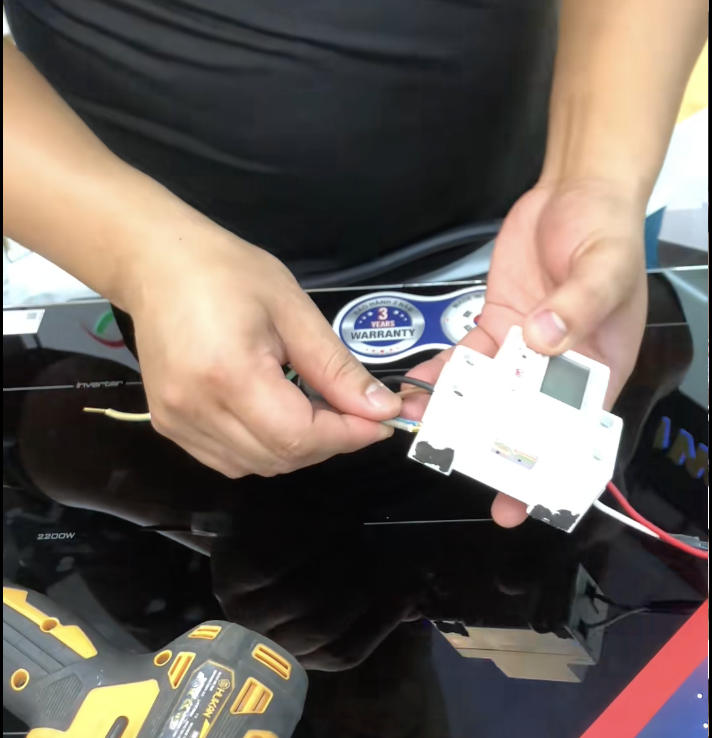

Bước 3: Cố định vào Aptomat
- Cặp dây L vừa chụm đấu vào cực L của Aptomat.
- Cặp dây N vừa chụm đấu vào cực N của Aptomat.
- Dây PE (dây vàng xanh) nối vào dây PE.
Sau đó, dùng băng dính cách điện quấn riêng các cặp dây vừa nối với nhau.
Bước 4: Kiểm tra tải
Cắm điện và dùng bút thử điện chạm vào khu vực vừa nối, bút không sáng nghĩa là không rò rỉ tại khu vực nối, bạn đã nối thành công.
7 lưu ý quan trọng khi đấu dây điện bếp từ
Khi đấu nối dây điện bếp từ, bạn cần lưu ý 7 điều sau để bếp hoạt động ổn định, bền lâu:
- Kiểm tra chỉ số Ampe (A) của Aptomat (CB) phải lớn hơn hoặc bằng công suất tối đa của bếp để tránh quá tải điện. Ví dụ: Bếp 4000W nên dùng CB 20A – 25A, bếp 7000W cần CB 30A – 40A.
- Luôn dùng bút thử điện để xác định chính xác dây pha và dây trung tính trước khi đấu nối. Không nên chỉ dựa vào màu dây vì một số bếp nhập khẩu có thể dùng màu dây khác thông thường.
- Thợ kỹ thuật phải tuân thủ nghiêm ngặt cách nối dây tiếp đất cho bếp từ bằng cách đóng cọc tiếp địa chuyên dụng hoặc liên kết trực tiếp sợi PE vàng xanh với hệ thống nối đất tòa nhà nhằm triệt tiêu uế điện chạy trên bề mặt kính và vỏ máy.
- Luồn dây điện vào ống gen hoặc ống luồn dây khi đi dây trong khoang tủ bếp để hạn chế chuột cắn, ẩm mốc và bảo vệ lớp cách điện.
- Đặt Aptomat và điểm đấu nối cách nguồn nước ít nhất khoảng 50cm để giảm nguy cơ chập điện khi khu vực bếp bị ẩm.
- Không tự ý cắt ngắn hoặc thay dây nguồn của bếp vì dây đi kèm đã được nhà sản xuất tính toán tiết diện phù hợp với công suất thiết bị.
- Ưu tiên ép đầu dây bằng đầu cốt trước khi đấu vào Aptomat để tăng độ chắc chắn và hạn chế hiện tượng lỏng dây hoặc đánh lửa tại điểm nối.
- Ngắt điện và kiểm tra lại các điểm đấu nối định kỳ sau 6 – 12 tháng sử dụng, siết chặt các ốc vít nếu thấy lỏng để đảm bảo tiếp xúc điện ổn định.
Trên đây là hướng dẫn chi tiết từng bước cách đấu điện bếp từ 5 dây, 4 dây và 3 dây cùng 7 lưu ý khi thực hiện. Hi vọng hướng dẫn này có thể giúp bạn đấu điện bếp từ thành công tại nhà.
