Bên dưới mặt kính bếp điện là nhiều bộ phận phối hợp để tạo nhiệt, điều chỉnh công suất và bảo vệ thiết bị trong quá trình nấu. Vậy cấu tạo của bếp điện gồm những gì? Mâm từ khác mâm nhiệt ra sao và các linh kiện bên trong hoạt động như thế nào? Cùng Köcher tìm hiểu chi tiết 8 nhóm bộ phận chính, nguyên lý vận hành của bếp từ, bếp hồng ngoại và những mẫu bếp điện đáng tham khảo hiện nay.

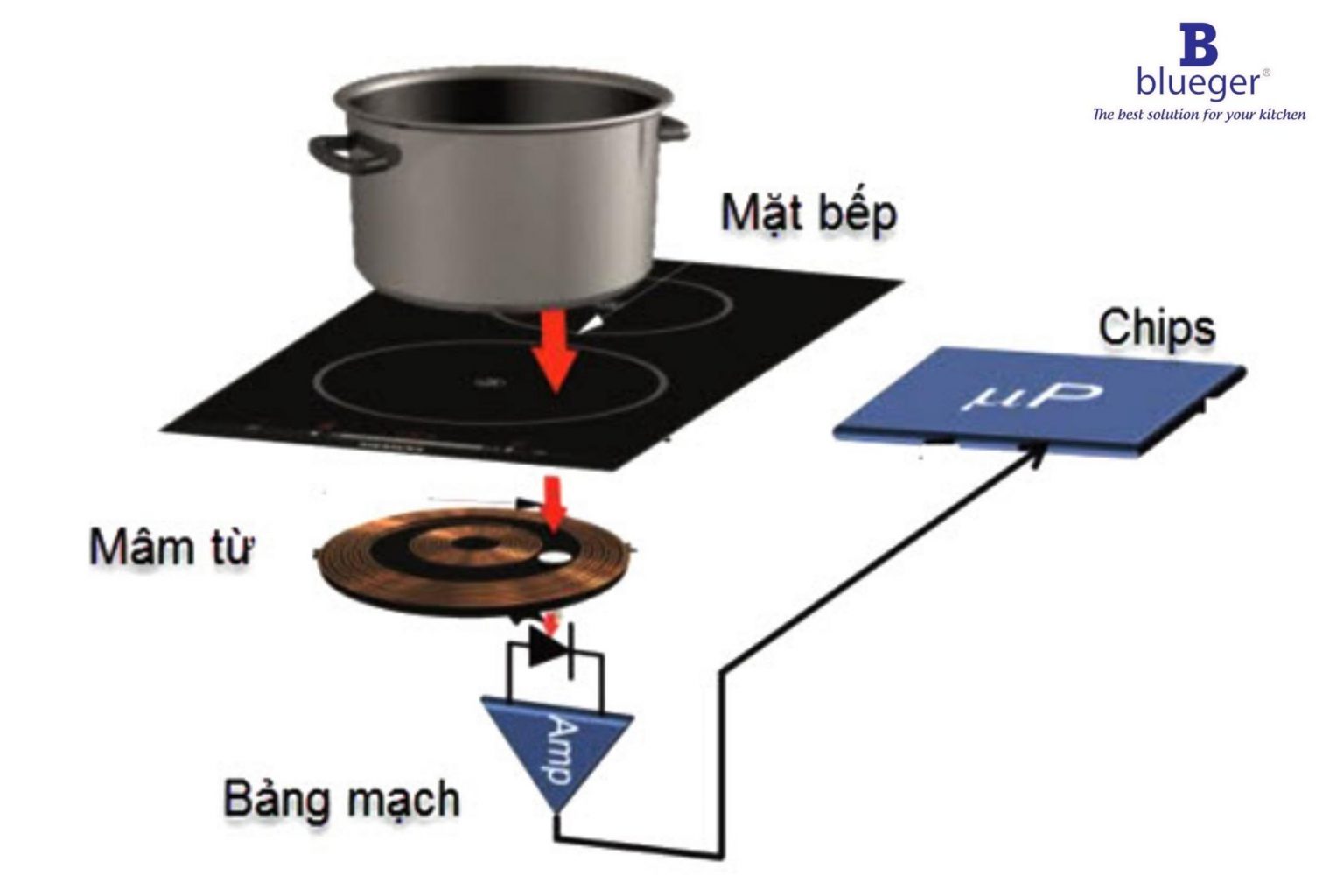

Cấu tạo của bếp điện gồm 8 nhóm bộ phận chính
Bếp điện hiện đại gồm nhiều linh kiện điện tử và cơ khí được bố trí bên dưới mặt kính. Xét theo chức năng, có thể phân chia cấu tạo của bếp điện thành 8 nhóm bộ phận chính, mỗi nhóm đảm nhiệm một vai trò trong quá trình vận hành.
| Bộ phận | Chức năng chính |
| Mặt kính bếp | Đỡ nồi, bảo vệ linh kiện, tạo bề mặt thao tác |
| Mâm từ hoặc mâm nhiệt | Tạo năng lượng để gia nhiệt dụng cụ nấu |
| Bo mạch và bảng điều khiển | Tiếp nhận lệnh, điều chỉnh công suất và chế độ nấu |
| Hệ thống tản nhiệt | Làm mát các linh kiện bên trong |
| Cảm biến và bộ phận bảo vệ | Giám sát trạng thái hoạt động, hỗ trợ cảnh báo |
| Thân và đáy bếp | Nâng đỡ, cố định và bảo vệ các linh kiện |
| Hệ thống cấp nguồn và lọc điện | Tiếp nhận, chuyển đổi và phân phối điện năng |
| Hệ thống cách điện, cách nhiệt | Hạn chế tác động không mong muốn của điện và nhiệt |
Mặt kính bếp – Nơi đặt nồi và bảo vệ linh kiện
Mặt kính nằm phía trên cùng, là bộ phận tiếp xúc trực tiếp với đáy nồi, chảo trong quá trình nấu nướng. Ngoài nhiệm vụ nâng đỡ dụng cụ, mặt kính còn ngăn cách người dùng với những linh kiện điện bên trong.
Mặt kính bếp từ cao cấp có khả năng chịu nhiệt cao nên việc quên tắt bếp trong thời gian ngắn không làm hỏng mặt kính
Chất liệu phổ biến: Nhiều dòng bếp hiện đại sử dụng kính gốm thủy tinh (glass-ceramic), chẳng hạn như SCHOTT CERAN hoặc EuroKera. Tùy sản phẩm, bề mặt kính có thể được hoàn thiện dạng bóng, nhám hoặc có những đặc tính xử lý bề mặt riêng.
Mặt kính đảm nhiệm ba chức năng chính:
- Chịu tải và chịu nhiệt: Nâng đỡ nồi, chảo và đáp ứng sự thay đổi nhiệt độ trong giới hạn thiết kế.
- Bảo vệ linh kiện: Ngăn cách khu vực nấu với các bộ phận điện tử bên dưới.
- Hỗ trợ vệ sinh: Bề mặt liền mạch giúp người dùng lau sạch dầu mỡ và thức ăn bám trên kính.
Điểm cần phân biệt: Mặt kính bếp từ không trực tiếp tạo nhiệt để nấu ăn, mà nóng lên chủ yếu do nhận nhiệt từ đáy nồi. Trong khi đó, mặt kính bếp hồng ngoại tham gia truyền nhiệt từ bộ phận gia nhiệt phía dưới đến dụng cụ nấu.
Mâm từ hoặc mâm nhiệt – Bộ phận tạo năng lượng nấu
Mâm từ hoặc mâm nhiệt là thành phần tạo ra sự khác biệt quan trọng nhất giữa bếp từ và bếp hồng ngoại. Dù cùng sử dụng điện, hai loại bếp tạo nhiệt theo những nguyên lý khác nhau.
| Tiêu chí | Mâm từ | Mâm nhiệt hồng ngoại |
| Cấu tạo | Cuộn dây dẫn điện, thường bằng đồng cách điện | Phần tử điện trở dạng dây, dải nhiệt hoặc thiết kế gia nhiệt tương đương |
| Nguyên lý | Tạo từ trường biến thiên | Chuyển điện năng thành nhiệt năng |
| Vị trí sinh nhiệt chính | Trong đáy nồi tương thích | Tại phần tử gia nhiệt bên dưới kính |
| Dụng cụ nấu | Cần đáy tương thích với cảm ứng điện từ | Sử dụng nhiều loại nồi chịu nhiệt phù hợp |
Đối với bếp từ: Cuộn dây đồng được bố trí thành các vòng bên dưới mặt kính. Khi có dòng điện xoay chiều tần số thích hợp chạy qua, cuộn dây tạo từ trường biến thiên. Từ trường làm phát sinh dòng điện cảm ứng và tổn hao sinh nhiệt trong đáy nồi phù hợp.
Đối với bếp hồng ngoại: Bộ phận gia nhiệt sử dụng phần tử điện trở. Khi được cấp điện, phần tử này nóng lên và truyền nhiệt qua mặt kính đến dụng cụ nấu bằng bức xạ nhiệt và dẫn nhiệt.

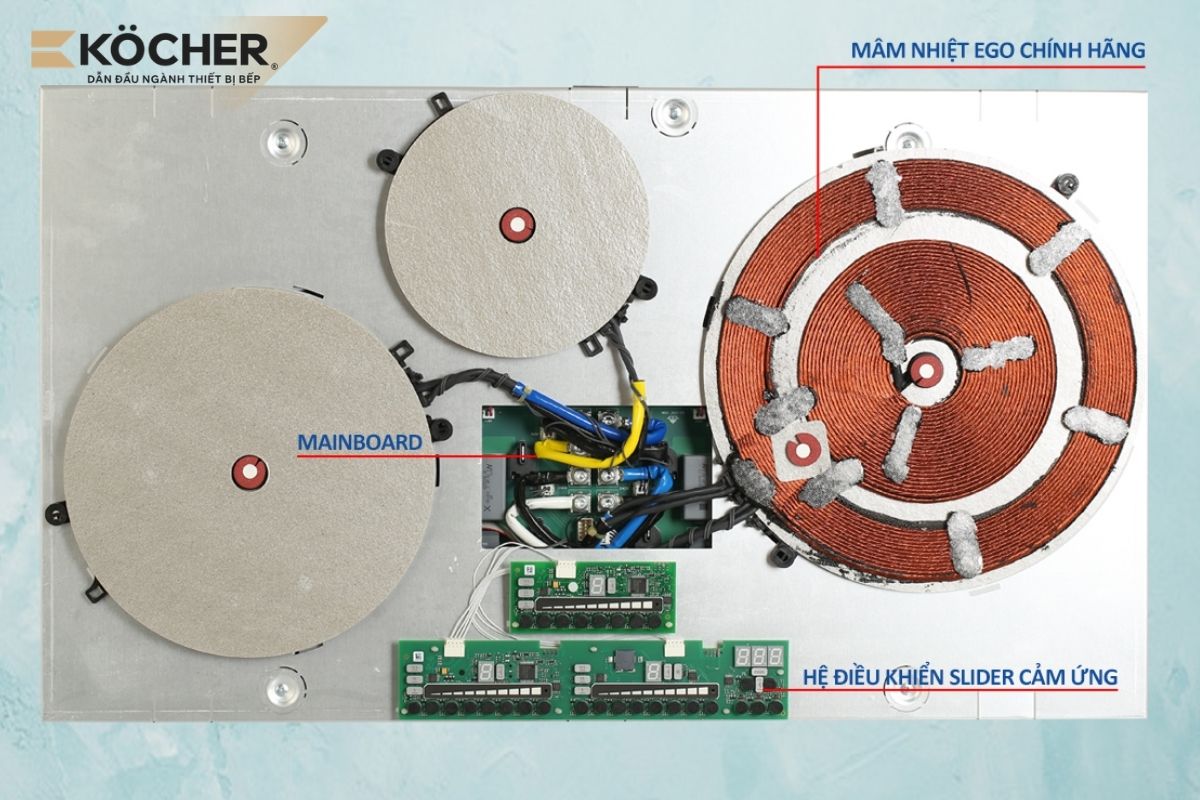

Cấu tạo mâm từ của bếp từ
Vì vậy, bếp từ cần nồi có đáy tương thích với từ trường, trong khi bếp hồng ngoại có thể sử dụng nhiều loại nồi chịu nhiệt mà không yêu cầu đáy nhiễm từ.
Bo mạch điện tử và bảng điều khiển – Trung tâm xử lý của bếp
Bo mạch điện tử đảm nhiệm việc xử lý tín hiệu, điều chỉnh công suất và phối hợp hoạt động giữa các bộ phận. Đây là hệ thống giúp người dùng kiểm soát quá trình nấu thông qua bảng điều khiển.
Cấu tạo và nhiệm vụ của các thành phần chính:
- Mạch điều khiển: Tiếp nhận lệnh từ người dùng, xử lý tín hiệu cảm biến và điều phối hoạt động của bếp.
- Mạch công suất: Điều chỉnh năng lượng cấp đến bộ phận gia nhiệt. Trên bếp từ, mạch này thường sử dụng linh kiện bán dẫn công suất như IGBT hoặc giải pháp chuyển mạch tương đương.

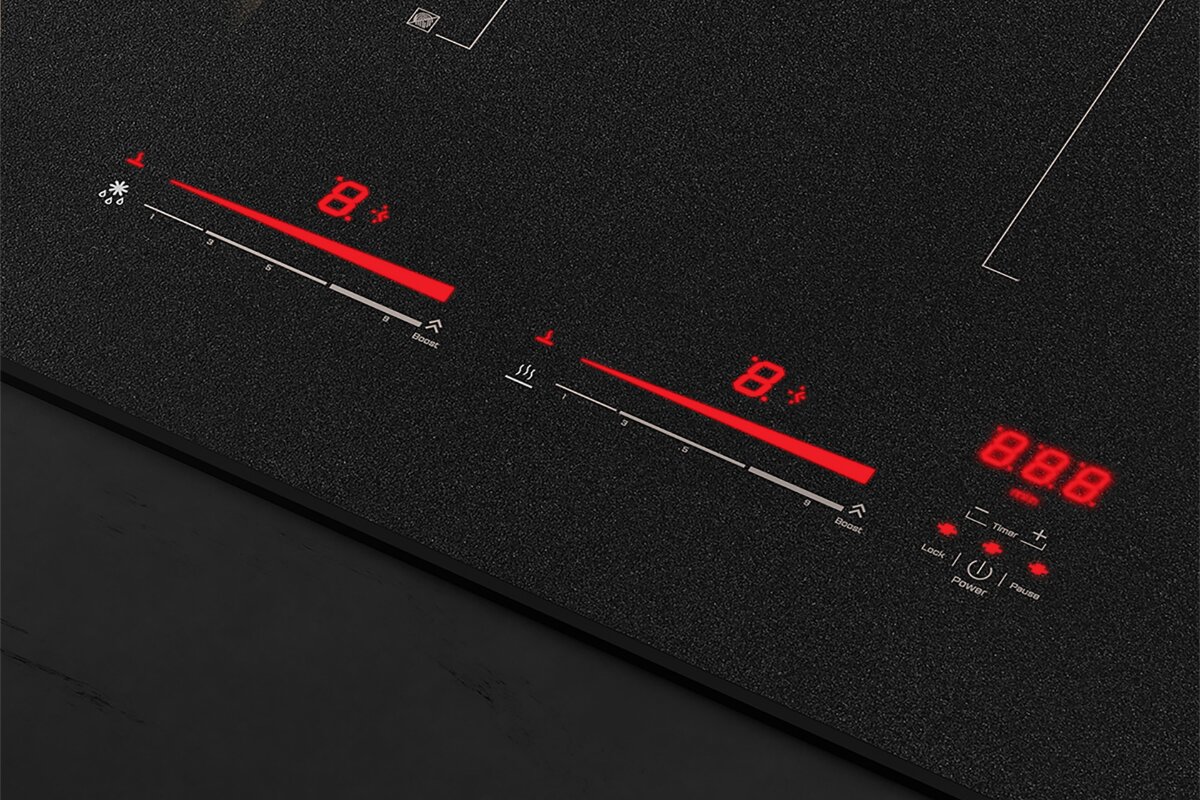

- Bảng điều khiển: Có thể sử dụng phím cơ, cảm ứng chạm hoặc thanh trượt Slider để thao tác.
- Bộ hiển thị: Thông báo công suất, thời gian, chế độ nấu hoặc các cảnh báo bằng đèn LED và ký hiệu.
Bo mạch điện tử của bếp điện
Bo mạch hoạt động như thế nào? Khi người dùng tăng công suất từ mức 3 lên mức 7, bảng điều khiển gửi tín hiệu đến mạch điều khiển. Hệ thống sau đó thay đổi chế độ hoạt động của mạch công suất để tăng mức gia nhiệt theo thiết kế.
Ở những dòng bếp có nhiều tính năng, bo mạch còn phối hợp với cảm biến để triển khai chức năng Booster, hẹn giờ, tạm dừng hoặc giới hạn nhiệt độ. Tuy nhiên, mỗi model có thể được trang bị hệ thống điều khiển và chức năng khác nhau.
Hệ thống tản nhiệt – Làm mát các linh kiện bên trong
Khi bếp hoạt động ở công suất lớn, một số linh kiện điện tử sẽ phát sinh nhiệt. Hệ thống tản nhiệt giúp đưa lượng nhiệt này ra ngoài, duy trì điều kiện làm việc phù hợp cho các bộ phận bên trong.
Hệ thống tản nhiệt thường gồm:
- Quạt làm mát: Tạo luồng không khí lưu thông qua khoang bếp.
- Khối tản nhiệt: Thường làm từ nhôm hoặc kim loại dẫn nhiệt tốt, hỗ trợ truyền nhiệt ra khỏi linh kiện công suất.
- Khe thông gió: Cho phép không khí đi vào và thoát ra khỏi thiết bị.
Hệ thống quạt tản nhiệt của bếp
Khi nhiệt độ linh kiện tăng cao, quạt có thể được kích hoạt hoặc thay đổi tốc độ tùy thiết kế. Ngay cả khi vùng nấu đã tắt, quạt vẫn có thể tiếp tục hoạt động để hoàn thành chu trình làm mát.
Lưu ý khi sử dụng: Không che kín cửa hút và thoát khí. Với bếp âm, khoảng trống thông gió cần tuân theo hướng dẫn lắp đặt của từng model, thay vì áp dụng một khoảng cách cố định cho mọi sản phẩm.
Cảm biến nhiệt và hệ thống bảo vệ – Giám sát trạng thái hoạt động
Cảm biến giúp bếp ghi nhận một số điều kiện vận hành để điều chỉnh công suất, phát cảnh báo hoặc kích hoạt cơ chế bảo vệ khi cần.
Tùy model, hệ thống có thể gồm:
| Thành phần | Chức năng |
| Cảm biến nhiệt | Theo dõi nhiệt độ tại những vị trí cần giám sát |
| Mạch nhận diện nồi | Hỗ trợ bếp từ xác định dụng cụ nấu tương thích |
| Mạch giám sát điện áp, dòng điện | Phát hiện một số trạng thái điện bất thường |
| Cơ chế bảo vệ quá nhiệt | Giảm công suất hoặc ngắt gia nhiệt khi vượt ngưỡng thiết kế |
| Hệ thống cảnh báo | Thông báo trạng thái hoặc điều kiện cần chú ý |
Ví dụ, khi nhiệt độ tại một linh kiện công suất vượt ngưỡng cho phép, hệ thống điều khiển có thể giảm công suất hoặc dừng gia nhiệt để hạn chế hư hỏng.
Các tính năng như khóa trẻ em, cảnh báo nhiệt dư hoặc tự ngắt khi tràn nước cũng thường được triển khai thông qua mạch điều khiển và những linh kiện liên quan. Tuy nhiên, không phải bếp điện nào cũng có đầy đủ những chức năng này.
Điểm cần lưu ý: Cảm biến là bộ phận hỗ trợ bảo vệ, không thể thay thế hoàn toàn việc giám sát trong quá trình nấu. Người dùng vẫn cần tránh để nồi cạn nước, dầu quá nhiệt hoặc thực phẩm cháy khét.
Thân và đáy bếp – Khung nâng đỡ, bảo vệ linh kiện
Thân và đáy bếp tạo thành phần kết cấu bao quanh các bộ phận bên trong. Tùy sản phẩm, chúng có thể được chế tạo từ kim loại, vật liệu polymer chịu nhiệt hoặc kết hợp nhiều vật liệu.
Ba chức năng quan trọng của thân và đáy bếp gồm:
- Cố định linh kiện: Giữ mặt kính, mâm gia nhiệt, bo mạch và những chi tiết khác đúng vị trí.
- Bảo vệ cơ học: Hạn chế các tác động trực tiếp từ bên ngoài lên hệ thống điện tử.
- Hỗ trợ lắp đặt: Bố trí vị trí bắt vít, khe thông gió và khu vực đấu nối nguồn điện.
Với bếp âm, phần thân phải có kích thước phù hợp với hốc lắp đặt. Khoang tủ cũng cần đáp ứng yêu cầu lưu thông không khí và khả năng chịu nhiệt được nhà sản xuất quy định.
Thiết kế phần bụng bếp
Hệ thống cấp nguồn điện – Tiếp nhận, xử lý điện năng
Trước khi điện năng được cấp đến các mạch điều khiển và bộ phận gia nhiệt, nguồn điện đầu vào cần được tiếp nhận và xử lý theo yêu cầu của thiết bị.
Các thành phần có thể có trong hệ thống này:
- Dây nguồn và đầu nối: Dẫn điện từ hệ thống điện bên ngoài vào bếp.
- Bộ lọc nhiễu điện từ (EMI): Hạn chế nhiễu điện dẫn truyền giữa thiết bị và nguồn cấp.
- Mạch chỉnh lưu: Trên nhiều dòng bếp từ, chuyển điện xoay chiều thành điện một chiều để phục vụ tầng công suất.
- Tụ điện và linh kiện nguồn: Hỗ trợ lọc, tích trữ năng lượng ngắn hạn và cấp nguồn cho các mạch.
- Linh kiện bảo vệ: Hỗ trợ xử lý một số điều kiện bất thường về điện, tùy thiết kế.
Vai trò thực tế: Hệ thống cấp nguồn giúp các mạch nhận được điện năng có đặc tính phù hợp. Nếu bộ phận này gặp sự cố, bếp có thể không lên nguồn, hoạt động không ổn định hoặc phát cảnh báo.
Dây nguồn của bếp điện
Cấu trúc của mạch nguồn phụ thuộc vào công nghệ bếp. Bếp từ sử dụng mạch biến đổi công suất cao tần thường có cấu tạo khác với bếp điện trở điều khiển đơn giản.
Hệ thống cách điện, cách nhiệt và che chắn – Hạn chế tác động giữa các linh kiện
Ngoài linh kiện gia nhiệt và điều khiển, bếp điện còn có những vật liệu và chi tiết giúp duy trì điều kiện hoạt động an toàn bên trong thiết bị.
Các nhóm thành phần thường gặp:
- Vật liệu cách điện: Hạn chế sự tiếp xúc không mong muốn giữa các phần dẫn điện.
- Vật liệu cách nhiệt: Giảm truyền nhiệt đến những linh kiện hoặc khu vực cần bảo vệ.
- Chi tiết định hướng từ trường: Ở nhiều bếp từ, vật liệu ferrite được bố trí quanh hoặc dưới cuộn dây để hỗ trợ định hướng từ thông.
- Chi tiết định vị và ngăn cách: Giữ các bộ phận ở khoảng cách phù hợp theo thiết kế.
Chẳng hạn, ở bếp hồng ngoại, vật liệu cách nhiệt thường được bố trí quanh phần tử điện trở để hạn chế nhiệt truyền sang khu vực không cần gia nhiệt. Trong khi đó, bếp từ có thể sử dụng những chi tiết ferrite để hỗ trợ hoạt động của cuộn dây cảm ứng.
Dù là nhóm linh kiện ít được nhắc tới, hệ thống cách điện, cách nhiệt và che chắn vẫn giữ vai trò quan trọng trong cấu tạo tổng thể của bếp.
Nguyên lý hoạt động của bếp điện như thế nào?
Bếp từ và bếp hồng ngoại đều sử dụng điện năng để nấu nướng nhưng khác nhau về cách tạo nhiệt. Điểm khác biệt nằm ở việc bếp từ tạo nhiệt trong đáy nồi, còn bếp hồng ngoại làm nóng phần tử gia nhiệt rồi truyền nhiệt đến dụng cụ nấu.
2.1. Nguyên lý hoạt động của bếp từ
Bếp từ hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi được cấp điện, cuộn dây tạo ra từ trường biến thiên, làm phát sinh nhiệt trong đáy nồi tương thích.
Quá trình vận hành gồm 5 bước:
- Người dùng bật bếp và chọn mức công suất.
- Mạch công suất cấp dòng điện xoay chiều tần số thích hợp đến cuộn dây.
- Cuộn dây tạo từ trường biến thiên tại vùng nấu.
- Từ trường tác động lên đáy nồi tương thích, làm phát sinh dòng điện cảm ứng và các tổn hao sinh nhiệt.
- Đáy nồi nóng lên rồi truyền nhiệt vào thực phẩm.
Do nhiệt được hình thành trực tiếp trong dụng cụ nấu, bếp từ có thể phản hồi nhanh khi người dùng thay đổi công suất. Tuy nhiên, mặt kính vẫn có thể nóng do tiếp nhận nhiệt từ nồi, vì vậy cần tránh chạm vào vùng nấu ngay sau khi tắt.
Nguyên lý hoạt động của bếp từ
2.2. Nguyên lý hoạt động của bếp hồng ngoại
Bếp hồng ngoại sử dụng điện trở để chuyển điện năng thành nhiệt năng, sau đó truyền nhiệt qua mặt kính đến đáy nồi.
Quá trình hoạt động gồm:
- Người dùng bật bếp và chọn mức công suất.
- Mạch điều khiển cấp điện cho phần tử gia nhiệt.
- Phần tử điện trở nóng lên và phát ra năng lượng nhiệt.
- Nhiệt truyền qua mặt kính đến dụng cụ nấu bằng bức xạ và dẫn nhiệt.
- Nồi nóng lên, truyền nhiệt để làm chín thực phẩm.
Bếp hồng ngoại không yêu cầu đáy nồi nhiễm từ nên có thể sử dụng nhiều loại dụng cụ chịu nhiệt phù hợp. Tuy nhiên, mặt kính tham gia trực tiếp vào quá trình truyền nhiệt và có thể giữ nhiệt đáng kể sau khi tắt.
Với bếp kết hợp từ và hồng ngoại, mỗi vùng nấu hoạt động theo nguyên lý riêng. Vì vậy, người dùng cần chọn đúng loại nồi cho từng vùng.
Nguyên lý hoạt động của bếp hồng ngoại
Top 5 mẫu bếp điện đa thương hiệu đáng tham khảo
Tùy nhu cầu, bạn có thể lựa chọn bếp từ để ưu tiên tốc độ gia nhiệt, bếp hồng ngoại để sử dụng đa dạng dụng cụ nấu hoặc bếp kết hợp cả hai công nghệ. Dưới đây là 5 mẫu bếp đến từ các thương hiệu khác nhau.
Lưu ý: Giá bán dưới đây là mức niêm yết hoặc giá bán lẻ gợi ý trên các kênh thông tin của hãng tại thời điểm kiểm tra tháng 11/2026; giá thực tế có thể thay đổi.
Bếp từ đôi Kocher X-Nano 9
Giá niêm yết: 29.990.000 đồng
Sản phẩm có hai vùng nấu từ, mặt kính nhám X-Nano EuroKera, bo mạch điều khiển E.G.O và chức năng Booster đến 3.500W theo công bố cho từng vùng. Bếp còn hỗ trợ giữ ấm, nấu chậm, hẹn giờ và khóa trẻ em. Phù hợp với gia đình muốn lựa chọn bếp từ đôi có nhiều chức năng hỗ trợ nấu nướng.
Bếp từ đôi Kocher X-Nano 9
Bếp từ Bosch PPI82560MS
Giá bán lẻ gợi ý: 16.900.000 đồng
Bếp có hai vùng nấu, công suất kết nối 3.500W, bảng điều khiển cảm ứng Touch Control và chức năng PowerBoost. Đây là mẫu đáng tham khảo cho gia đình cần bếp từ âm với cách điều khiển đơn giản, tích hợp chức năng gia nhiệt nhanh.
Bếp từ PPI82560MS
Bếp từ Häfele HC-I73245B
Giá niêm yết tham khảo: 21.890.000 đồng
Mẫu bếp có hai vùng nấu đường kính 200mm, mặt kính gốm thủy tinh nhám SCHOTT CERAN và bảng điều khiển Slider 9 mức. Sản phẩm hỗ trợ giữ ấm, tạm dừng, gia nhiệt nhanh và hẹn giờ. Phù hợp với người muốn một bếp đôi có nhiều chức năng điều chỉnh quá trình nấu.
Bếp từ Häfele HC-I73245B
Bếp kết hợp từ và hồng ngoại Köcher EI-330E
Giá niêm yết: 15.100.000 đồng
Bếp kết hợp một vùng từ và một vùng hồng ngoại, sử dụng mặt kính Keramik, điều khiển Slider 9 cấp độ và hẹn giờ độc lập. Đây là lựa chọn phù hợp nếu gia đình muốn sử dụng nồi đáy từ ở một vùng, đồng thời tận dụng nồi chịu nhiệt không nhiễm từ trên vùng hồng ngoại.
Bếp kết hợp từ và hồng ngoại Köcher EI-330E
Bếp hồng ngoại SUNHOUSE SHD6017
Sản phẩm có công suất 2.000W, bảng điều khiển cảm ứng, màn hình LED, chức năng hẹn giờ và khóa trẻ em. Bếp phù hợp khi cần thiết bị nấu đơn có thể sử dụng nhiều loại nồi chịu nhiệt, không bắt buộc đáy nhiễm từ.
Khi lựa chọn giữa các mẫu bếp trên, bạn nên đối chiếu loại vùng nấu, kích thước lắp đặt, công suất, chất liệu mặt kính và yêu cầu sử dụng nồi. Không nên đánh giá chất lượng sản phẩm chỉ dựa trên số lượng chức năng hoặc công suất Booster.
Câu hỏi thường gặp về cấu tạo của bếp điện
Bếp điện có mấy bộ phận chính?
Bếp điện hiện đại có thể chia thành 8 nhóm bộ phận theo chức năng: mặt kính, mâm gia nhiệt, bo mạch và bảng điều khiển, hệ thống tản nhiệt, cảm biến bảo vệ, thân vỏ, hệ thống cấp nguồn và các chi tiết cách điện, cách nhiệt. Số lượng linh kiện thực tế phụ thuộc vào thiết kế của từng model.
Bộ phận nào quan trọng nhất trong cấu tạo của bếp điện?
Không có bộ phận nào quyết định toàn bộ chất lượng bếp. Mâm từ hoặc mâm nhiệt tạo năng lượng nấu, bo mạch điều chỉnh công suất, còn cảm biến và hệ thống tản nhiệt hỗ trợ duy trì điều kiện vận hành phù hợp. Các bộ phận cần phối hợp với nhau để bếp hoạt động ổn định.
Bếp từ có sử dụng dây mayso không?
Bếp từ không dùng dây mayso làm bộ phận gia nhiệt chính như bếp điện trở. Thay vào đó, bếp sử dụng cuộn dây cảm ứng điện từ để tạo ra từ trường biến thiên, từ đó làm nóng đáy nồi tương thích.
Vì sao bếp từ không nóng đỏ như bếp hồng ngoại?
Bếp từ tạo nhiệt trực tiếp trong đáy nồi nên không cần đốt nóng phần tử điện trở dưới mặt kính. Ngược lại, một số loại bếp hồng ngoại sử dụng bộ phận gia nhiệt có thể phát sáng đỏ khi hoạt động. Tuy nhiên, mặt kính bếp từ vẫn có thể nóng lên do nhiệt truyền từ nồi.
Bếp điện từ kết hợp hồng ngoại có hai loại mâm nhiệt không?
Có. Với loại bếp kết hợp một vùng từ và một vùng hồng ngoại, mỗi vùng sử dụng bộ phận gia nhiệt phù hợp với công nghệ tương ứng. Vùng từ có cuộn dây cảm ứng điện từ, còn vùng hồng ngoại sử dụng phần tử gia nhiệt bằng điện trở.
Có thể tự tháo bếp điện để kiểm tra linh kiện không?
Không nên. Bếp điện có các linh kiện điện tử hoạt động ở điện áp nguy hiểm, một số tụ điện còn có thể tích điện sau khi đã ngắt nguồn. Việc tháo lắp, kiểm tra bo mạch hoặc thay mâm gia nhiệt cần được thực hiện bởi kỹ thuật viên có chuyên môn.
Hiểu rõ cấu tạo của bếp điện giúp người dùng nhận biết chức năng của từng bộ phận, phân biệt nguyên lý gia nhiệt và lựa chọn thiết bị phù hợp với nhu cầu. Khi chọn mua, ngoài mặt kính và công suất, bạn nên quan tâm đến hệ thống điều khiển, tản nhiệt, tính năng bảo vệ và yêu cầu lắp đặt của từng sản phẩm.
